Что означают DOHC, SOHC и OHV?
Автопроизводители часто используют термины, которые для некоторых выглядят как алфавитный суп, включая такие дескрипторы двигателей, как DOHC, SOHC и OHV. Эти сокращения двигателей могут сбивать с толку. Вот что они означают:
OHV или верхний клапан
Это означает, что клапаны, которые открываются и закрываются для впуска и выхода топливовоздушной смеси из цилиндров, находятся над распределительным валом, который находится в блоке цилиндров. Распределительный вал приводит в действие толкатели, которые перемещаются вверх и вниз, чтобы приводить в действие коромысла, которые открывают и закрывают клапаны в головке цилиндров.
Двигатели OHV, также называемые двигателями с толкателем, могут создавать большой крутящий момент на низких оборотах двигателя, но не могут работать на тех же высоких оборотах, что и двигатели с верхним распределительным валом.
Они долгие годы широко использовались отечественными производителями. Сегодня двигатели OHV, такие как 5,3- и 6,2-литровые V-8 от GM и 5,7- и 6,2-литровые V-8 Stellantis, используются в основном в больших пикапах и внедорожниках, хотя Chevrolet Corvette и высокопроизводительные модели, такие как Dodge. Challenger SRT тоже ими пользуется.
SOHC или один верхний распредвал
В двигателе OHC распределительный вал находится в головке блока цилиндров над клапанами, а распределительный вал воздействует непосредственно на клапаны или на коромысла, которые открывают и закрывают клапаны. На одном двигателе с верхним расположением клапанов один распределительный вал открывает и закрывает как впускные, так и выпускные клапаны.
Двигатели SOHC обычно могут работать на более высоких скоростях, чем двигатели OHV, поэтому двигатель SOHC меньшего размера может производить столько же или больше лошадиных сил, чем более крупный двигатель OHV, и часто с большей экономией топлива. Одним из недостатков является то, что двигатели SOHC обычно не вырабатывают такой же крутящий момент на низких оборотах, как двигатели OHV.
DOHC или двойной верхний распределительный вал
Конструкции DOHC также позволяют использовать четыре клапана на цилиндр вместо двух, что улучшает воздушный поток и увеличивает мощность и эффективность. Обратной стороной двигателей DOHC является то, что они содержат больше деталей и более дороги в производстве.
SOHC i-VTEC — «одновальник» с интеллектом
Система i-VTEC в том виде, в котором она существует появилась не так давно, если не брать в расчет традиционный VTEC, который господствовал в мире моторов с 1989 по 2000 годы. Новая же система обзавелась дополнительным символом «i» и стала называться i-VTEC, подразумевая под этим символом наличие интелекта.
Принцип работы i-VTEC отдаленно напоминает традиционный VTEC. И все же «умный фазорегулятор» другой. О чем тут говорить, если даже i-VTEC в версиях SOHC и DOHC — системы функционирующие совершенно по-разному и конструктивно имеют гораздо больше различий, чем количество распределительных валов. Например, DOHC i-VTEC работает в паре с системой VTC, тогда как одновальный i-VTEC работает в одиночку. Кстати, в силу обширности темы сегодня мы будем обсуждать только SOHC i-VTEC. А «красноголовый двухвальник» оставим на потом.
Все описанное в статье будет в большей степени касаться двигателей R-серии, в частности мотора R18A, который появился в 2006 году на Honda Civic и стал первым носителем новой системы SOHC i-VTEC.
Идея новой системы i-VTEC по-большому счету осталась верной старым принципам, но адаптирована к новым общемировым тенденциям — обеспечивать оптимальную отдачу двигателя в различных условиях, при любом стиле вождения и при максимально эффективном потреблении топлива. Чтобы этого достичь необходимо распределить основные технические показатели, такие как мощность и крутящий момент, в максимально широком диапазоне оборотов. Другими словами — объединить хороший крутящий момент на «низах» от большеобъемных моторов и высокую мощность на «верхах» от высокооборотного спортивного двигателя. Лет двадцать назад вам бы сказали, что это невозможно.
Принцип действия SOHC i-VTEC
Чтобы лучше понять принцип действия SOHC i-VTEC рассмотрим типичные ситуации. Спокойная езда по городу с пустым багажником и без пассажиров, плавные нажатия на педаль газа. В таком режиме обороты двигателя, как правило, не превышают порог в 2,5 – 3,5 тысяч оборотов в минуту, а усилия на педаль газа минимальны. На стандартных двигателях в таких ситуациях дроссельная заслонка находится почти в закрытом положении.
Дроссельная заслонка — элемент впускной системы, которая регулирует подачу воздуха в двигатель. Самым непосредственныи образом на дроссельную заслонку воздействует педаль газа. В зависимости от количества поступаемого воздуха, электронная система управления двигателем в нужной пропорции подает топливо для образования топливно-воздушной смеси. Чем сильнее нажимаете на педаль газа, тем шире открывается дроссельная заслонка (увеличивается поперечное сечение впускного канала), которая являлась препятствием для прохождения воздуха.
По идее, такое поведение дроссельной заслонки способствует экономии топлива — поступает меньше воздуха и соответственно компьютер уменьшает дозу подаваемого топлива. Однако это не совсем так. В такой ситуации дроссельная заслонка выступает в качестве силы сопротивления, препятствуя прохождению воздуха, когда этого требует рабочий процесс. Получается поршень, опускаясь в цилиндре вниз, должен всасывать топливно-воздушную смесь, затрачивая на это собственную энергию. Энергию, которая в конечном итоге должна была полностью попасть на колеса. Этот побочный эффект прозвали «насосными потерями».
Попытаемся взглянуть на это с практической точки зрения на примере системы SOHC i-VTEC. Ведь именно «игра» с подачей воздуха и устранение насосных потерь – «фишка» нового одновального i-VTEC.
SOHC i-VTEC на двигателе R18A1
Удивительно, насколько гениальным и простым путем пошли инженеры Honda. Все что они сделали – оставили дроссельную заслонку широко открытой на низах, а регулировку подачи толивно-воздушной смеси доверили системе i-VTEC. На деле, разумеется, не все так просто.
Для начала запомним, что период, когда дроссельная заслонка полностью открыта, а на подачу воздуха действуют другие силы, и является рабочей зоной системы SOHC i-VTEC. Получается, что именно в этот период в впускную систему поступает чрезмерно много воздуха и соответственно в цилиндры много топливно-воздушной смеси? Так и есть.
Но смесь не сгорает, как вы, наверное, подумали. Фишка системы состоит в том, что один из двух впускных клапанов в цилиндре после фазы впуска закрывается значительно позже второго.
В стандартных двигателях на фазе впуска впускные клапаны открыты, поршень движется вниз к нижней мертвой точке (НМТ). Как только поршень достигает низшей мертвой точки впускные клапаны закрываются, а поршень, начиная фазу сжатия поднимается к верхней мертвой точке (ВМТ).
Двигатель с SOHC i-VTEC работает несколько иначе. На фазе впуска все как обычно – поршень движется к нижней мертвой точке, впускные клапаны открыты. На фазе сжатия поршень начинает движение вверх к высшей мертвой точке, но! Один из впускных клапанов остается открытым, давая возможность поршню выдавить лишнюю топливно-воздушную смесь обратно в систему впуска, которая беспрепятственно прошла в цилиндр, благодаря полностью открытой дроссельной заслонке.
Конечно, профиль VTEC-ового кулачка, благодаря которому один из клапанов остается дольше открытым, разработан таким образом, что клапан закрывается до встречи с поршнем и в момент, когда в цилиндре остается оптимальное количество топливно-воздушной смеси.
Механизм SOHC i-VTEC
Механизм системы SOHC i-VTEC аналогичен механизму VTEC предыдущих поколений. Все двигатели с системой SOHC i-VTEC имеют два впускных клапана и два выпускных на каждый цилиндр, т.е 16 клапанов на 4 цилиндра. На каждую пару клапанов приходится 3 кулачка – два обычных крайних и один центральный vtec-овый. Кулачки распредвала традиционно воздействуют на клапаны не непосредственно, а через рокеры, которых тоже три на два клапана.
При отключенной системе i-VTEC каждый рокер работает независимо друг от друга. Внешние кулачки обеспечивают открытие клапанов, а центральный кулачок, хотя и вращается вместе с остальными, но до поры до времени работает вхолостую.
Как только двигатель переходит в режим работы, которую система Drive by Wire определяет как благоприятную для работы системы — посредством давления масла система смещает пистоны внутри рокеров таким образом, что два из трех рокеров превращаются в одну единую конструкцию. До этого работавший вхолостую vtec-овый кулачок вступает в игру. Теперь один из крайних рокеров начинает работать по законам vtec-ового кулачка, загоняя один из впускных клапанов цилиндра глубже и на дольше. Практически, как обычный VTEC, с той лишь разницей, что работают системы при разных условиях и в разных фазах.
Drive by Wire (DRW) или «управление по проводам» — электронная цифровая система управления автомобилем. Водитель управляет бортовым компьютером, а не непосредственно автомобилем. Компьютер исполняет команды с учётом показаний датчиков, включая-выключая сервомоторы, — по проводам. Система в той или иной мере способна реализовать машину, действующую по принципу «делай то, что я хочу». Например, нажатый до упора тормоз может означать не «зажать колёса с максимальным усилием», а «остановиться как можно быстрее», и уже дело компьютера — решать, как остановиться.
В обычной системе VTEC два внешних кулачка отвечают за работу двигателя на низких оборотах, а центральный vtec-овый подключается на высоких оборотах, загоняя клапаны глубже и дольше, чтобы в цилиндры поступило как можно больше топливно-воздушной смеси. В «умном» SOHC i-VTEC все наоборот — рабочая зона системы находится в диапазоне от 1000 до 3500 оборотов в минуту. На «верхах» же мотор вступает в стандартный режим работы.
Однако, диапазон оборотов не единственный фактор по которому система Drive by Wire определяет момент включения и выключения системы. Иначе новый i-VTEC мало чем отличался бы от предшественников.
Новый SOHC i-VTEC в паре с «Drive by Wire» умеет определять нагрузку на двигатель и в зависимости от ее величины принимать решение включаться ей или нет. Последнее явление и раскрывает наличие загадочного символа «i» в названии системы. Получается система работает при определенных оборотах двигателя и определенной величине нагрузки на двигатель. Поэтому «Drive by Wire», которая и определяет оптимальные условия, является наиважнейшей составляющей системы в целом. Общий рабочий диапазон SOHC i-VTEC демонстрирует вышерасположенный график. Красная зона на графике и есть благоприятная среда для работы системы.
Судя по статье можно подумать, что система направлена исключительно на экономичность. Это не совсем так. Использование системы SOHC i-VTEC на низких оборотах позволило обычным кулачкам придать более спортивный профиль, при этом, не жертвуя такими показателями, как «умеренный аппетит» и плавность хода.
Кроме этого, в двигателях с данной системой применили новую технологию снижения трений, используются более легкие материалы, благодаря чему потерь стало гораздо меньше, удалось поднять степень сжатия. Если сравнивать двигатели с системой SOHC i-VTEC (например R18A) c аналогичными решениями конкурентов – будьте уверены, хондовское чудо мощнее и экономичнее.
Исходный текст материала находится по адресу:
Двигатели SOHC и DOHC: два против одного
Добрый день всем!)
Мы прекрасно знаем (и на других марках авто) есть два типа двигателя SOHC(ОHS) и DOHC. Вот и мне стало интересно что все таки луче?
Что такое SOHC и DOHC?
SOHC и DOHC — эти два различных типа газораспределительных механизма (ГРМ) двигателя внутреннего сгорания. Причем неважно, какого двигателя — и бензиновые, и дизельные моторы могут быть и SOHC, и DOHC.
SOHC. Этой аббревиатурой обозначается такая конструкция двигателя, в которой предусмотрен один распределительный вал, расположенный в головке блока цилиндров. SOHC — это Single OverHead Camshaft, или «одиночный верхний распределительный вал». Также можно встретить название OHC — Overhead Camshaft, или «верхний распределительный вал». OHC — то же самое, что и SOHC, данный термин появился еще в начале 1960-х годах прошлого века, и лишь после создания двигателей DOHC во избежание путаницы двигатели с одним распредвалом стали обозначать как SOHC.
DOHC. Это двигатель с двумя распределительными валами, расположенными в головке блока цилиндров. Аббревиатура DOHS означает Double OverHead Camshaft, или «двойной верхний распределительный вал».
То есть SOHC — это двигатель, в котором все клапаны приводятся в движение одним распредвалом, а DOHC — двигатель, в котором для привода клапанов используется сразу два распределительных вала. Обе конструкции начали применяться около полувека назад, и сегодня существует несколько разновидностей двигателей каждой из конструкций.
Двигатели SOHC и DOHC
Силовые установки с одним верхним распределительным валом пережили пик своей популярности еще в 60-х – 70-х годах прошлого века, однако они и в наше время устанавливаются на автомобили эконом-класса.
Существует три схемы, по которым реализуется ГРМ типа SOHC, они отличаются типом привода и расположением клапанов:
— Привод клапанов с помощью коромысел, которые толкаются кулачками распредвала. Клапаны расположены V-образно по обе стороны вала;
— Привод клапанов рычагами, которые, в свою очередь, толкаются кулачками распредвала. Клапаны расположены в ряд;
— Привод клапанов с помощью толкателей, которые расположены непосредственно под распредвалом. Клапаны расположены в ряд.
Схема с коромыслами проста. Коромысла насажены на ось, на которой могут свободно качаться. С одной стороны они упираются в стержни клапанов, с другой — в кулачки распредвала. При вращении вала коромысла толкаются кулачками, и передают эти движения клапанам, открывая их в нужные моменты (закрываются клапаны, как известно, под действием пружины).
Схема с рычагами во многом похожа на схему с коромыслами, однако ось качания рычага находится с одной из его сторон, а другой он нависает над стержнями клапанов. Распределительный вал находится примерно над серединой рычагов, толкая их своими кулачками. Эта схема широко использовалась на отечественных автомобилях, однако сейчас практически вышла из употребления.
Схема с толкателями до гениального проста и очевидна. Распределительный вал расположен непосредственно над клапанами, однако движение от кулачков вала к стержням клапанов передается через специальные толкатели — обычно это короткие цилиндры, которые установлены в промежутке между стержнем и кулачком.
В сущности, двигатели с двумя распределительными валами в головке блока цилиндров — это усовершенствованные двигатели SOHC с толкателями. Сегодня выделяют две разновидности моторов DOHC:
— Двигатели с двумя клапанами на цилиндр, впускные и выпускные клапаны расположены в два ряда, каждый из них приводится в движение своим распредвалом;
— Двигатели с четырьмя, шестью и большим количеством клапанов на цилиндр. Клапаны расположены в два ряда, которые приводятся в движение отдельным распределительным валом.
Как видно, основное отличие DOHC от SOHC заключается в том, что здесь впускные и выпускные клапаны открываются с помощью отдельного распределительного вала, расположенного непосредственно над одним рядом клапанов.
Именно двигатели DOHC в настоящее время получили наибольшее распространение, так как они обладают относительно простой конструкцией и большой мощностью при малом весе (то есть, имеют высокую энерговооруженность). Причем одинаково популярны моторы и с двумя клапанами на цилиндр, и с четырьмя.
Преимущества и недостатки SOHC и DOHC
Существование и широкое применение двигателей обеих конструкций говорит о том, что они имеют как преимущества, так и недостатки.
Большое преимущество моторов SOHC — простая конструкция и низкая стоимость. С другой стороны, они менее мощные, поэтому используются, преимущественно, на небольших легковых автомобилях. Однако разные схемы SOHC имеют свои достоинства и недостатки. Так, моторы с коромыслами легко поддаются регулировке, но при этом не обеспечивают высоких показателей мощности. Двигатели с рычагами создают много шума, да еще и не слишком надежны. А моторы с толкателями наиболее просты, но создают некоторые сложности с регулировками.
Преимущество двигателей DOHC заключается в том, что они позволяют более точно установить фазы ГРМ, а в случае четырех и более клапанов на цилиндр обеспечивают высокую мощность и обладают более высокой надежностью. Показатели мощности возрастают из-за лучшего перемешивания и сгорания топливно-воздушной смеси. А надежность повышается за счет того, что увеличение количества клапанов позволяет снизить массу каждого из них, а значит, клапаны могут двигаться быстрее, создавая меньше нагрузок на пружину и седло. Так что, как ни странно, кажущийся на первый взгляд более сложным двигатель DOHC на деле оказывается более простым и надежным.
Интересует ваше мнение для дальнейшей покупки Нового или Б/У авто. Как финансы позволят=)
Спасибо за внимание!)
Двигатель 1,5 (SOHC)

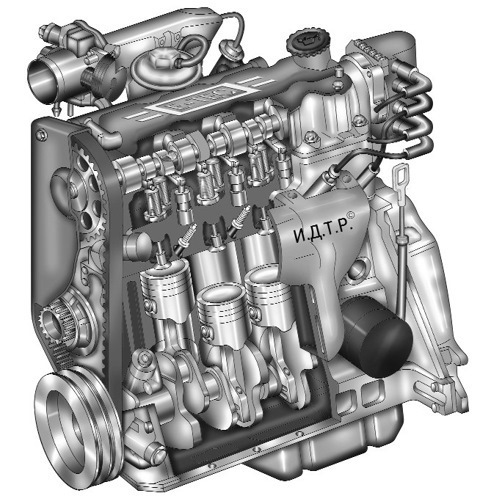

На автомобили Chevrolet/Daewoo Lanos устанавливают поперечно расположенный четырехцилиндровый четырехтактный бензиновый двигатель мод. 1,5 L (SOHC) рабочим объемом 1,5 л, с рядным вертикальным расположением цилиндров и жидкостным охлаждением.
Двигатель мощностью 63 кВт (86 л.с.) с верхним расположением одного пятиопорного распределительного вала имеет по два клапана на каждый цилиндр. Распределительный вал приводится во вращение армированным зубчатым ремнем, зазоры в приводе клапанов устраняются гидрокомпенсаторами, соединенными каналами с системой смазки.
Головка блока цилиндров изготовлена из алюминиевого сплава по поперечной схеме продувки цилиндров (впускные и выпускные каналы расположены на противоположных сторонах головки). В головку блока запрессованы седла и направляющие втулки клапанов. Впускные и выпускные клапаны имеют по одной пружине, зафиксированной через тарелку двумя сухарями. Клапаны приводятся в движение распределительным валом через рычаги, опирающиеся одним плечом на ввернутые в головку блока цилиндров гидрокомпенсаторы, а другим — на установленные на верхние торцы клапанов направляющие.
Блок цилиндров представляет собой единую отливку, образующую цилиндры, рубашку охлаждения, верхнюю часть картера и пять опор коленчатого вала, выполненных в виде перегородок картера. Блок изготовлен из специального высокопрочного чугуна с цилиндрами, расточенными непосредственно в теле блока. Крышки коренных подшипников, обработанные в сборе с блоком, невзаимозаменяемы. На блоке цилиндров выполнены специальные приливы, фланцы и отверстия для крепления деталей, узлов и агрегатов, а также каналы главной масляной магистрали.
Коленчатый вал, откованный из специальной стали, вращается в коренных подшипниках, имеющих тонкостенные стальные вкладыши с антифрикционным слоем из алюминиево-оловянного сплава. Осевое перемещение коленчатого вала ограничивается специальными фланцами, выполненными на средней коренной шейке и опирающимися на буртики увеличенных по толщине вкладышей среднего коренного подшипника.
Поршни изготовлены из алюминиевого сплава. Для уменьшения давления поршня на стенку цилиндра во время рабочего хода ось отверстий под поршневой палец смещена на 0,7 мм от оси симметрии поршня в правую сторону. На цилиндрической поверхности головки поршня выполнены кольцевые канавки для двух компрессионных и одного маслосъемного колец, причем последнее состоит из трех секций.
Поршневые пальцы установлены в бобышках поршней с зазором и запрессованы с натягом в верхние головки шатунов. Своими нижними головками шатуны соединены с шатунными шейками коленчатого вала через тонкостенные вкладыши, конструкция которых аналогична коренным.
Шатуны стальные, кованые, со стержнем двутаврового сечения.
Система смазки комбинированная (подробнее см. «Система смазки»).
Система вентиляции картера закрытого типа не сообщается непосредственно с атмосферой, поэтому одновременно с отсосом газов и паров бензина в картере образуется разрежение при всех режимах работы двигателя, что повышает надежность различных уплотнений двигателя и уменьшает выброс токсичных веществ в атмосферу. В систему вентиляции входят клапан, установленный в крышке головки блока цилиндров, шланг большой ветви системы, соединяющий полость под крышкой головки блока с воздухоподводящим рукавом, и шланг малой ветви, соединяющий систему вентиляции с впускной трубой.
Под действием разрежения во впускной трубе картерные газы по каналу в блоке цилиндров двигателя и вентиляционному шлангу засасываются в полость под крышкой головки блока цилиндров, откуда через клапан и шланг большой ветви поступают в воздухоподводящий рукав, где смешиваются с подаваемым в двигатель воздухом, а затем через дроссельный узел — во впускную трубу двигателя. Образовавшаяся газовая смесь вместе с топливом поступает в цилиндры двигателя и там сгорает.
В некоторых случаях, например при сильном износе цилиндропоршневой группы или продолжительной работе двигателя с высокой нагрузкой, пропускная способность системы вентиляции оказывается недостаточной. В этом случае часть картерных газов отводится по малой ветви во впускную трубу, откуда подается в цилиндры двигателя для сжигания. Кроме этого малая ветвь работает и на режиме холостого хода при полностью закрытой дроссельной заслонке.
Основным элементом системы является клапан. При полностью открытой дроссельной заслонке, когда разрежение во впускной трубе невелико, клапан полностью открыт под действием встроенной в него пружины и картерные газы свободно проходят в воздухоподводящий рукав. При закрытой дроссельной заслонке (режим холостого хода) разрежение во впускной трубе увеличивается, проходное сечение клапана уменьшается, поступление картерных газов в рукав ограничивается и обеспечивается устойчивая работа двигателя в режиме холостого хода.
Система охлаждения двигателей герметичная, с расширительным бачком, состоит из рубашки охлаждения, выполненной в литье и окружающей цилиндры в блоке, камеры сгорания и газовые каналы в головке блока цилиндров. Принудительную циркуляцию охлаждающей жидкости обеспечивает центробежный водяной насос с приводом от коленчатого вала зубчатым ремнем привода газораспределительного механизма. Для поддержания нормальной рабочей температуры охлаждающей жидкости в системе охлаждения установлен термостат, перекрывающий большой круг системы при непрогретом двигателе и низкой температуре охлаждающей жидкости.
Система питания состоит из топливного бака, электрического топливного насоса, установленного в топливном баке, дроссельного узла, фильтра тонкой очистки топлива, регулятора давления топлива, форсунок и топливопроводов, а также включает в себя воздушный фильтр.
Система зажигания микропроцессорная, состоит из катушки зажигания, высоковольтных проводов и свечей зажигания. Катушкой зажигания управляет электронный блок системы управления двигателем. Система зажигания при эксплуатации не требует обслуживания и регулировки.
Силовой агрегат (двигатель с коробкой передач, сцеплением и главной передачей) установлен на трех опорах с эластичными резиновыми элементами: двух передних (левой и правой), воспринимающих основную массу силового агрегата, и задней, компенсирующей крутящий момент от трансмиссии и нагрузки, возникающие при трогании автомобиля с места, разгоне и торможении.
Детали и узлы двигателя 1,5 L (SOHC): 1, 2, 4, 9, 25, 29, 32, 57, 70, 73, 77, 84, 86, 95, 96, 98, 103, 106, 122 – болты; 3 – нижняя крышка привода газораспределительного механизма; 5, 30, 58, 75, 85, 94 – шайбы; 6 – передняя крышка привода газораспределительного механизма; 7 – ремень привода газораспределительного механизма; 8 – зубчатый шкив распределительного вала; 10 – задняя крышка привода газораспределительного механизма; 11, 81 – шпонки; 12 – распределительный вал; 13 – сальник распределительного вала; 14 – клапан системы вентиляции картера двигателя; 15 – прокладка крышки головки блока цилиндров; 16 – прокладка клапана рециркуляции отработавших газов; 17 – прокладка впускной трубы; 18, 59 – гайки; 19 – дроссельный узел; 20 – прокладка дроссельного узла; 21 – впускная труба; 22 – вакуумный шланг системы рециркуляции отработавших газов; 23 – клапан системы рециркуляции отработавших газов; 24 – транспортная проушина; 26 – крышка головки блока цилиндров; 27 – пробка маслоналивной горловины; 28 – прокладка пробки маслоналивной горловины; 31 – упорный фланец распределительного вала; 33 – головка блока цилиндров; 34 – нажимной рычаг привода клапана; 35 – гидрокомпенсаторы зазоров в приводе клапанов; 36 – направляющие сухари нажимных рычагов привода клапанов; 37 – запорные сухари пружин клапанов; 38 – верхние тарелки пружин клапанов; 39 – пружины клапанов; 40 – маслосъемные колпачки; 41 – механизм проворачивания выпускного клапана; 42 – направляющие втулки клапанов; 43 – выпускной клапан; 44 – впускной клапан; 45 – нижняя тарелка пружины впускного клапана; 46 – перепускной клапан системы смазки; 47 – заглушка; 48 – датчик температуры охлаждающей жидкости системы управления двигателем; 49 – шпилька крепления выпускного коллектора; 50 – прокладка выпускного коллектора; 51 – выпускной коллектор; 52 – верхнее компрессионное кольцо; 53 – нижнее компрессионное кольцо; 54 – верхний диск маслосъемного кольца; 55 – расширитель маслосъемного кольца; 56 – нижний диск маслосъемного кольца; 60 – термоэкран выпускного коллектора; 61 – указатель (щуп) уровня масла; 62 – направляющая трубка указателя уровня масла; 63, 64, 83 – установочные втулки; 65 – заглушка водяной рубашки блока цилиндров; 66 – штуцер масляного фильтра; 67 – масляный фильтр; 68 – втулка; 69 – пробка втулки; 71 – маховик; 72 – задний сальник коленчатого вала; 74 – пробка отверстия для слива масла; 75 – уплотнительное кольцо пробки отверстия для слива масла; 76 – масляный картер; 78 – крышки коренных подшипников коленчатого вала; 79 – нижние вкладыши коренных подшипников коленчатого вала; 80 – коленчатый вал; 82 – верхние вкладыши коренных подшипников коленчатого вала; 87 – маслоприемник; 88 – пробка редукционного клапана; 89 – уплотнительное кольцо пробки редукционного клапана; 90 – пружина редукционного клапана; 91 – плунжер редукционного клапана; 92 – предохранительный клапан; 93 – шкив привода вспомогательных агрегатов; 97 – натяжной ролик ремня привода газораспределительного механизма; 99 – зубчатый шкив коленчатого вала; 100 – передний сальник коленчатого вала; 101 – датчик сигнальной лампы аварийного падения давления масла (если установлен); 102 – уплотнительное кольцо датчика сигнальной лампы аварийного падения давления масла; 104 – масляный насос; 105 – пробка-заглушка; 107 – патрубок системы вентиляции картера; 108 – водяной насос; 109 – уплотнительное кольцо водяного насоса; 110 – прокладка масляного насоса; 111 – патрубок системы охлаждения; 112 – блок цилиндров; 113 – крышка шатуна; 114 – нижний вкладыш шатунного подшипника коленчатого вала; 115 – верхний вкладыш шатунного подшипника коленчатого вала; 116 – шатун; 117 – поршневой палец; 118 – поршень; 119 – прокладка головки блока цилиндров; 120 – головка блока цилиндров; 121 – крышка термостата; 123 – уплотнительное кольцо термостата; 124 – термостат
