Если говорить о геологии нефти и газа, то нельзя не рассказать о глубине скважины, ее траектории, то есть тех геометрических параметрах, которые в итоге дают положение точек под землей — по сути, единственной относительно конкретной информации о пласте.

Скважина — вертикальная горная выработка, длина которой во много раз больше ширины. Так, по крайней мере, нас учили.
Надо сказать, что скважины бывают строго вертикальными очень редко. Вкратце они делятся на вертикальные, наклонно-направленные и горизонтальные. Глубина нефтяной/газовой скважины — от 200-500 м до 4 км (в среднем), но есть и рекордсмены по 12-13 километров. Стандартный диаметр на входе в пласт — приблизительно 0,2 м.

Поскольку строго вертикальной скважину назвать трудно, возникает вопрос: как и от чего измерять глубину? Тут всё довольно просто.
Можно измерять длину вдоль ствола скважины (по длине кабеля геофизического прибора, спускаемого в нее). Естественно, нужно учитывать растяжение кабеля.
Такая длина будет называться измеренной глубиной, или глубиной по стволу, или MD — measured depth.

Можно измерять глубину от стола ротора — места, где в скважину при бурении спускаются трубы. Такая глубина будет называться вертикальной или TVD — true vertical depth.

Но если мы хотим учесть неровность поверхности Земли, разную высоту скважин относительно уровня мирового океана, то мы используем абсолютные отметки, они же TVDSS — true vertical depth sub sea.
TVD и TVDSS связаны между собой альтитудой. Альтитуда, по сути, и равна высоте устья скважины (стола ротора) над уровнем моря. В пакетах для геологического моделирования альтитуда обозначается буквами KB — kelly bushing, в переводе — тот самый стол ротора.

Есть один нюанс: MD всегда положителен, TVD бывает положительным или отрицательным, в зависимости от желания инженера по траектории (или кто там считал ту траекторию), TVDSS здорового человека начинается с положительных значений и заканчивается отрицательными, потому что это по сути координата Z.

В следующий приступ вдохновения я расскажу, как может задаваться инклинометрия скважины (ее положение в пространстве), что такое магнитное склонение, зачем нужен отход и что вызывает недоумение в Petrel 2016.

Источник

Загрузка инклинометрии

В предыдущем разделе были загружены координаты вертикальных стволов скважин. Как правило, траектория скважин по оси Z бывает отклоняющейся от вертикального направления. В Petrel существуют различные варианты представления инклинометрических данных.

Относительная Глубина MD, то есть на расстояние от устья скважины до текущей точки в метрах.

Угол Incl – столбец указывает угол наклона скважины относительно уровня моря. Указывается в градусах или в радианах (проще говоря θ в сферической системе координат).

Все столбцы указывают реальные координаты скважин в абсолютных величинах.

Для того, чтобы загрузить инклинометрические данные, кликните правой клавишей по вкладке Wellsна панели Inputи выберите Import (on selection).В открывшемся диалоговом окневыберите папку D > Student_Education > Petrel > Input > Inclи тип файлов Well path/deviation (ASCII) (*.*) (рис.1.20).Выберите все предложенные скважины и нажмите Открыть.

Рис.1.20.

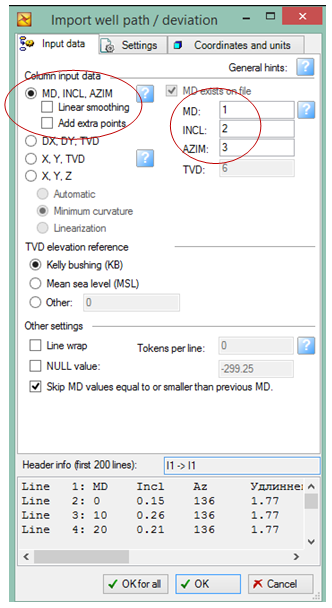

Выяснив формат для загрузки, в диалоговом окне (рис.1.21) выбираем MD, INCL, AZ и номера столбцов из текстового файла, соответствующие данным параметрам. Если столбцы в текстовом файле представлены в каком то другом порядке, то каждому инклинометрическому параметру можно сопоставить соответствующий столбец со своим номером.

Рис.1.21.

Рис.1.22.

Чаще всего бывает, что невозможно загрузить данные для всех скважин одновременно, т.к. могут не совпадать форматы представления данных или порядок расположения значимых столбцов. Чтобы загрузить любые данные по каждой скважине, кликните правой клавишей мышки по скважине во вкладке Wellsна панели Inputи выберите Import (on selection).Дальнейшая процедура загрузки повторяет методику, описанную выше.

Рис.1.23.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Как работает верхний привод?

Верхний привод, верхний привод представляет собой механическое устройство на буровой установке, которое обеспечивает крутящий момент по часовой стрелке для бурильной колонны для бурения ствола скважины. Это альтернатива поворотному столу и келли. управлять, верхний привод позволяет буровой установке пробурить более длинный участок колонны бурильных труб за одну операцию.

Тогда что такое доска для обезьян?

доска обезьяны п. небольшая или узкая приподнятая платформа, на которой стоит человек (для управления транспортным средством или механизмами или для выполнения другой работы).

Учитывая это, что такое бурение Келли? Бурение] Длинный квадратный или шестиугольный стальной стержень с просверленным в середине отверстием для прохождения жидкости. В рабочая труба используется для передачи вращательного движения от поворотного стола или рабочая труба втулка к бурильной колонне, позволяя опускать или поднимать бурильную колонну во время вращения.

Что такое базовая глубина?

Базовая глубина это глубина измеряется от поверхности, на которой измеряется или рассчитывается гидравлическое давление в стволе скважины для многослойного коллектора.

Что такое заставка?

A заставка представляет собой короткий отрезок соединительной трубы с резьбой на обоих концах, входящей в состав бурильной колонны. А заставка представляет собой короткий отрезок соединительной трубы с резьбой на обоих концах, входящей в состав бурильной колонны.

Как рассчитывается TVD?

Чем больше угол отклонения, тем меньше истинная вертикальная глубина. ТВД знак равно 940 x 1000 = 940 футов.

Что такое общая глубина?

Что такое крысиная нора на буровой установке?

В чем разница между измеренной глубиной и истинной вертикальной глубиной?

Что такое TVD в нефти и газе?

В нефть промышленность, истинная вертикальная глубина, сокращенно ТВД, является измерением от поверхности до забоя скважины (или где-нибудь по ее длине) по прямой перпендикулярной линии, представленной линией (а) на изображении.

Как измеряется глубина?

A поворотный стол это точность Работа устройство позиционирования, используемое в металлообработке. Это позволяет оператору сверлить или резать Работа с точными интервалами вокруг фиксированной (обычно горизонтальной или вертикальной) оси.

Как работает поворотный стол на буровой установке?

Как вы измеряете высоту над уровнем моря?

Что такое КБ в нефти и газе?

1. п. [Сверление] Адаптер, служащий для соединения поворотного стола с ведущей шахтой. Втулка ведущей трубы имеет профиль внутреннего диаметра, который соответствует профилю ведущей трубы, обычно квадратный или шестиугольный.

Что такое вертлюг в бурении?

A Поворотный это механическое устройство, используемое на бурение установка, которая висит непосредственно под талевым блоком и прямо над приводом ведущей келли, что обеспечивает способность ведущей ведущей муфты (и впоследствии сверлить струна) вращаться, позволяя талевому блоку оставаться в неподвижном вращательном положении (но позволять

Что такое КБ в нефти и газе?

Что такое втулка Келли в буровой установке?

Келли Бушинг, также известный как Диск гильза, Является бурение устройство, которое используется для подключения Келли с поворотным столом.

Как измеряется глубина?

В чем разница между MD и TVD?

Как работает верхний привод?

A верхний привод представляет собой механическое устройство на буровой установке, которое обеспечивает крутящий момент по часовой стрелке для бурильной колонны для бурения ствола скважины. Это альтернатива поворотному столу и келли. управлять, С верхний привод, ничья работает остается только взять новую подставку со стойки и сделать два стыка.

Что такое Келли?

A рабочая труба является частью бурильной колонны и представляет собой отрезок трубы с шестью или четырьмя сторонами, который плотно входит во втулку, установленную на поворотном столе, и вращает буровое долото.

Что такое скважинные данные?

Данные по скважинам это ключ дата Тип, используемый на протяжении всего срока службы актива, но принимает множество форм по мере приобретения и использования. Исторически многие компании создавали хорошо master базы данных, которые часто не обслуживались или были плохо связаны с другими базами данных, что ограничивало их использование.

Как измеряется глубина?

В нефть промышленность, истинная вертикальная глубина, сокращенно ТВД, является измерением от поверхности до забоя скважины (или где-нибудь по ее длине) по прямой перпендикулярной линии, представленной линией (а) на изображении.

Что такое вертлюг в бурении?

Что такое истинная вертикальная глубина бурения?

Истинная вертикальная глубина (TVD) Это вертикальный расстояние от устья до точки на траектории скважины. Эта величина рассчитывается по данным инклинометрии. Обратите внимание, что измеренный глубинаиз-за кривизны ствола скважины всегда больше соответствующего истинная вертикальная глубина. Это обычно называют TVD.

Что означает TVD в бурении?

Что означает TVD в бурении?

Как рассчитывается TVD?

Что такое исходное давление?

Well Testing] Глубина, на которую давление исправлены с учетом разницы высот, на которой давление измерения производятся в разных лунках или в разное время. Видеть: данная величина.

Что такое бурение Келли?

Бурение] Длинный квадратный или шестиугольный стальной стержень с просверленным в середине отверстием для прохождения жидкости. В рабочая труба используется для передачи вращательного движения от поворотного стола или рабочая труба втулка к бурильной колонне, позволяя опускать или поднимать бурильную колонну во время вращения.

Что означает Tvdss?

TVDSS означает Общая вертикальная глубина подводного плавания (нефть и газ)

Well Testing] Глубина, на которую давление исправлены с учетом разницы высот, на которой давление измерения производятся в разных лунках или в разное время. Видеть: данная величина.

Что такое РКБ в бурении?

Источник

1.2. Загрузка инклинометрии.

В предыдущем разделе были загружены координаты вертикальных стволов скважин. Как правило, траектория скважин по оси Z бывает отклоняющейся от вертикального направления. В Petrel существуют различные варианты представления инклинометрических данных.

Относительная Глубина MD, то есть на расстояние от устья скважины до текущей точки в метрах.

Угол Incl – столбец указывает угол наклона скважины относительно уровня моря. Указывается в градусах или в радианах (проще говоря θ в сферической системе координат).

Смещение от вертикали по оси Y — DY (+Север – Юг) – столбец указывает на смещение ствола скважины в направлении Y. Положительное значение указывает на смещение в северном направлении, отрицательное – на смещение в южном.

Все столбцы указывают реальные координаты скважин в абсолютных величинах.

Для того, чтобы загрузить инклинометрические данные, кликните правой клавишей по вкладке Wells на панели Input и выберите Import (on selection). В открывшемся диалоговом окне выберите папку D > Student_Education > Petrel > Input > Incl и тип файлов Well path/deviation (ASCII) (*.*) (рис.1.20). Выберите все предложенные скважины и нажмите Открыть.

Рис.1.20.

Выяснив формат для загрузки, в диалоговом окне (рис.1.21) выбираем MD, INCL, AZ и номера столбцов из текстового файла, соответствующие данным параметрам. Если столбцы в текстовом файле представлены в каком то другом порядке, то каждому инклинометрическому параметру можно сопоставить соответствующий столбец со своим номером.

Рис.1.21.

Рис.1.22.

Чаще всего бывает, что невозможно загрузить данные для всех скважин одновременно, т.к. могут не совпадать форматы представления данных или порядок расположения значимых столбцов. Чтобы загрузить любые данные по каждой скважине, кликните правой клавишей мышки по скважине во вкладке Wells на панели Input и выберите Import (on selection). Дальнейшая процедура загрузки повторяет методику, описанную выше.

Рис.1.23.

Источник

Petroleum Engineers

Вы здесь

Инклинометрия

Есть у кого формулы рассчёта (можно в MS Excel) инклинометрии (абсолютная глубина, смещение, искривление, удлинение)? Поделитесь, пожалуйста!

Контекст

А вообще лучше при загрузке в Петрел пользоваться MD, AZIM and INCL тогда не надо заморачиваться на расчеты.
Главное магнитное склонение учесть и не забыть перевести углы из градусов и минут в градусы и доли градусов.

ну насчет последнего бывает и такое что лучше загружать через приращения координат и глубины.
Тут нет унивесральных способов, думаю оптимально загружать вообще всю информацию- и углы и координаты и глубины

А вообще лучше при загрузке в Петрел пользоваться MD, AZIM and INCL тогда не надо заморачиваться на расчеты.
Главное магнитное склонение учесть и не забыть перевести углы из градусов и минут в градусы и доли градусов.

ну насчет последнего бывает и такое что лучше загружать через приращения координат и глубины.
Тут нет унивесральных способов, думаю оптимально загружать вообще всю информацию- и углы и координаты и глубины

2. Если добывающая контора нормальная, с грамотной маркшедерской службой (как в Уренгой-Газпроме, например), то местные геодезисты вводят еще кучу своих поправок. Они учитывают, например, изменение магнитной поправки со временем.

Господа! Есть «Техническая инструкция по проведению геофизических исследований в скважинах» в редакции 1985 и 2001г. Там приведены формулы и методика обработки данных инклинометрии(метод усреднения углов). Формулы одобрены всеми надзорными органами.

В этой формуле есть неточность, она возникает в некоторых случаях при переходе азимута через 360 градусов.

А как расчитать «уплотняющие» точки или например выдать инклинометрию с шагом в 10 метров?

А как раccчитать «уплотняющие» точки или например выдать инклинометрию с шагом в 10 метров?

В некоторых спец. программах это тоже реализовано, например, в том же Петреле.

В некоторых спец. программах это тоже реализовано, например, в том же Петреле.

По 2D материалов много, не спорю. По 3D что-то толкового не нашёл. Может подскажешь плизз?
В софтах это конечно же есть, и в Petrel и в Compass. Но мне надо просчитатть много скважин, а не возиться с каждой в отдельности.

Тогда вам нужен толковый программист, который сможет решить эту задачу в среде, которая есть у вас.

Как посчитать интенсивность?

Я не понимаю, зачем все усложнять? например я пользуюсь старым добрым Солвером, внесла данные абс.отметку, значения зенита и азимута по точкам, нажала кнопку и все. Остается только скопировать.

Я не понимаю, зачем все усложнять? например я пользуюсь старым добрым Солвером, внесла данные абс.отметку, значения зенита и азимута по точкам, нажала кнопку и все. Остается только скопировать.

да да там можно это сделать вести МD азимут и инклиниметрию он сам все как надо расчитает.)
у нас подразделение геофизиков точно так делает но нехорошие люди не дают мне попользоваться солвером и все самому сделать, приходиться к ним обращаться

Где ты столкнулся с «повернутым» направлением осей?

З.Ы. софт с «повернутыми» осями я последний раз видел лет 8-10 назад.

Всем привет!
подскажите, пожалуйста, у Шлюмов в инклинометрии (файл, который выдают заказчику) приводиться какой азимут: магнитный или истинный?

Всем привет!
подскажите, пожалуйста, у Шлюмов в инклинометрии (файл, который выдают заказчику) приводиться какой азимут: магнитный или истинный?

Всем привет!
подскажите, пожалуйста, у Шлюмов в инклинометрии (файл, который выдают заказчику) приводиться какой азимут: магнитный или истинный?

Всем привет!
подскажите, пожалуйста, у Шлюмов в инклинометрии (файл, который выдают заказчику) приводиться какой азимут: магнитный или истинный?

З.Ы. софт с «повернутыми» осями я последний раз видел лет 8-10 назад.

В этой формуле есть неточность, она возникает в некоторых случаях при переходе азимута через 360 градусов.

В таблице есть столбцы «EXT, TVDSS, TVD, dx, dy, OFFSET, Д.У.С.».
Кто есть кто?

Т.е. координата скважины к примеру X 553 284 и Y 6 715 370 получается с запада на восток до неё дальше, чем с юга на север на целый порядок с лишним?

если эта точка в западной сибири и проекция гаус крюгер пулково 1942, то координаты будут записаны как X 13 553 284 и Y 6 751 370 (месторождение Хохловское )

не угадал, это Южное

ну близко же

Пулково 1942 это в честь аэропорта Санкт-Петербурга? )))

по имени пулковского меридиана, проведенного через здание Пулковской обсерватории, по совместительству соседствующей с аэропортом.

Видел как-то табличку инклинометрии от Schlumberger, где были уже координаты Х и Y в метрах и в градусах-минутах, например: Х=7092346.3м, Y=628984.36м, а в градусах Х=N 63’56»3.218 и Y=E 77’37»53.206.
Есть какая-нибудь формула пересчёта м в градусы-минуты?

Скажите пожалуйста, у меня в исходном есть МД, угол, азимути дир.угол

Так вот, в некоторых скважинах есть свой дир.угол, во многих его нету. Мне сказали чтоб я просто прибавила +5гр к азимуту и все. Такой вопрос, свой дир.угол как его измерили, и есть какие-нибудь закономерности, так как некоторые сильно отличаются, меньше азимута, некоторые и впрям +5гр.

For volvlad. Спасибо за ексель.. У меня было что-то подобное, но переход в 360 градусов немного по другому обрабатывал.

Скажите пожалуйста, у меня в исходном есть МД, угол, азимути дир.угол

Так вот, в некоторых скважинах есть свой дир.угол, во многих его нету. Мне сказали чтоб я просто прибавила +5гр к азимуту и все. Такой вопрос, свой дир.угол как его измерили, и есть какие-нибудь закономерности, так как некоторые сильно отличаются, меньше азимута, некоторые и впрям +5гр.

Значение магнитного склонения зависит от региона расположения скважины. Регион будет задавать порядок цифр. У нас например около 10 градусов, но эта цифра не фиксированная для конкретного региона. Магнитные полюса Земли перемещаются со временем. Поэтому правильнее всего брать значение магнитного склонения для заданной точки в заданное время.

На всех наших старых скважинах указывалось значение 10 градусов, но новых каждый раз в момент привязки станка к устью скважины указывается новое уточненное значения магнитного склонения, изменения до 30 минут.

Коллеги, как можно оценить магнитное склонени для данной местности? Также как оценить его изменение со временем? На сколько можно верит этой ссылке http://www.ngdc.noaa.gov/geomagmodels/struts/calcDeclination?

Довольно часто сталкиваюсь при работе с мелкими российским телеметрическими конторами со следующим фактом: плановая траектория расчитана как полагается в прямоугольных (истинных) координатах, а факт в процессе бурения выдается в магните, причем ладно с ним с азимутом (всегда персчитать можно) так отходы х у и тд все из магнита без порпавок посчитано. В плане очень красиво получается)), и пока картину этим перцам не покажешь они ничего не понимают (потом пропишут ГИСы и за определенную мзду ГИС и телеметрия совпадет) В разговорах с геофизиками, суперами выясняется что эти поправки для них слово ругательное, разницу между замером азимута магнитным инклинометром, гироскопом и истинным значением они часто смутно представляют, а перевод азимута из одного во второе и третье и далее в произвольном порядке вещь за гранью их понимания. Ну и в итоге такие данные модельеры грузят в модели (большинство тоже не понимает что творит) и как апафеоз адаптация гд моделей разными сатанинскими методами ну и предложения по дальнейшему бурению «водозаборных» скважин и других гениальых гтм.
